Hebei Kaixiang Electrical Technology Co., Ltd. on üks juhtivaid vahelduvvoolu 6,3kv 6000kw kõrgepingepanga tootjaid ja tarnijaid Hiinas. Kui kavatsete hulgi müüa täiustatud vahelduvvoolu 6,3kv 6000kw kõrgepingekoormuspanka, siis tere tulemast meie tehasest hinnakirja saamiseks. Kõik kohandatud tooted on kõrge kvaliteediga ja konkurentsivõimelise hinnaga.

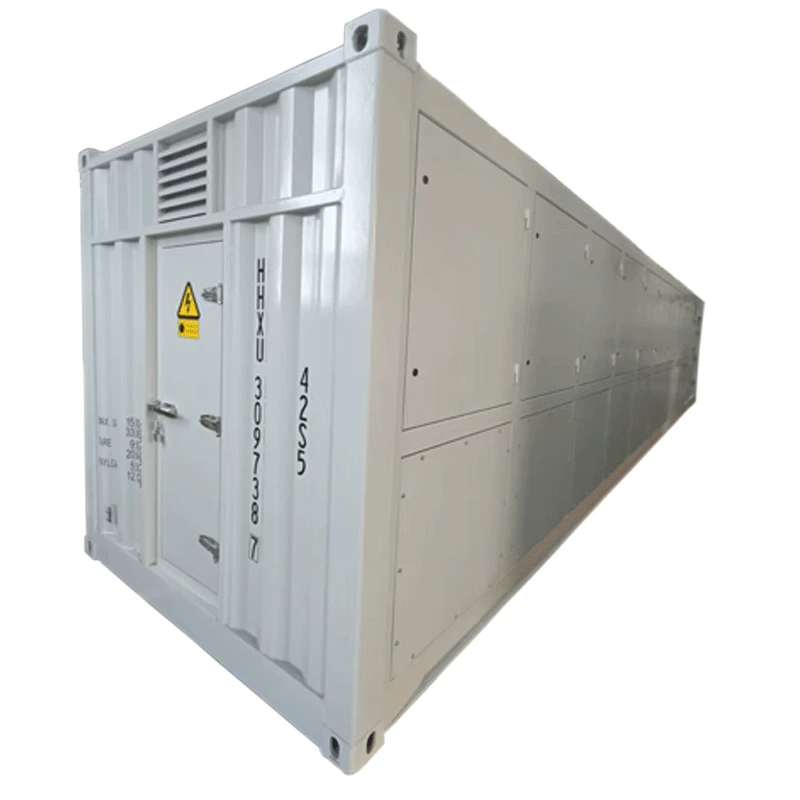

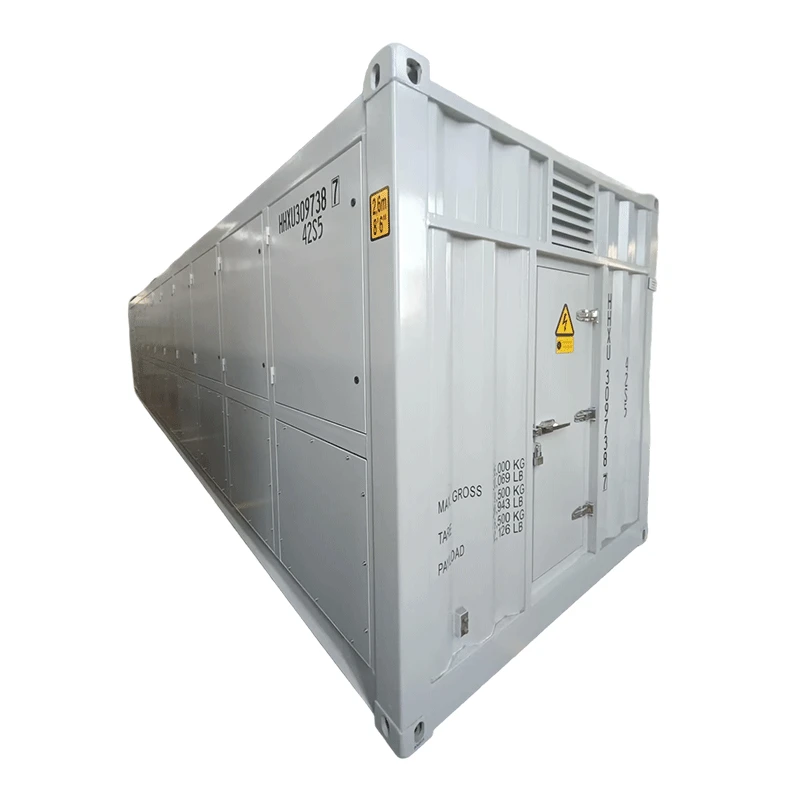

Standardses 40-jalases IP55 kaitsega konteinertüüpi korpuses asuv koormuspank on lõplik testimislahendus suurte diisel- ja gaasigeneraatorite, elektrisüsteemide, nafta- ja gaasiseadmete ning tööstuslike elektrisüsteemide jaoks elektrijaamades, merelaevades, avamereplatvormidel, andmekeskustes ja rasketes tööstusrajatistes.
Vahelduvvoolu 6,3 kV 6000 kW kõrge-pingekoormuspank rakendab täpselt juhitavat puhast takistuslikku koormust otse testitavale 6,3 kV allikale. Spetsiaalsed sulamist võimsustakistid -, mis on loodud kõrge-temperatuurikindluse, suure soojuseraldusvõime, kõrge termilise stabiilsuse ja palja valguse puudumise - jaoks, mis neelavad elektrienergiat ja muudavad selle soojuseks. Külgmise õhu sisselaskeava ja külgmise õhu väljalaskeavaga (või horisontaalse sisselaskeavaga ülespoole suunatud õhu väljalaskeavaga) sundjahutussüsteem hajutab soojust pidevalt mitme tugeva{10}}aksiaalventilaatori kaudu, võimaldades tõelist pidevat{11}}töötamist isegi täiskoormusel 6000 kW 6,3 kV juures.
Tehnilised parameetrid
|
Süsteemi parameetrid |
|
|
Nimipinge/sagedus |
Vahelduvvoolu kolm-kolmfaasi-juhe 6,3 kV/50 Hz |
|
Maksimaalne koormusvõimsus |
Takistuskoormus: 6000 kW. |
|
Laadimise samm |
Takistuskoormus: jagatud 3 kraaniks järgmiselt: 1000kW, 2000kW, 3000kW; Märkus. Kui sisendpinge on nimipingest madalam, muutub koormuspanga kraanivõimsus vastavalt Ohmi seadusele. |
|
Võimsustegur |
1 |
|
Laadimise täpsus (kogu masin) |
±3% |
|
Kuvamise täpsus |
Ekraani täpsusklass 0,5 |
|
Juhtige toiteallikat |
Väline vahelduvvoolu kolm{0}}5 faasi-juhe (L1/L2/L3/N/PE) 400 V, 50 Hz |
|
Juhtme ühendus |
Laadige sisendvõimsus - kõrge-pinge klemmiplokid (täheühendus) Toitesisendi juhtimine - Klemmiplokk Juhtige kuiva kontakte - terminaliplokk Häire väljund Kuivad kontaktid - Klemmiplokk |
|
Väline suhtlusliides |
RS485 (varu{1}}instrumendi juhtme jaoks) |
|
Isolatsiooniklass |
F klass |
|
Maksimaalne kaitseklass |
Juhtsektsioon: IP55 Sulamitakisti võimsuse hajumise kamber (töötamise ajal): IP21 |
|
Töörežiim |
Pidev Töötamine |
|
Jahutusmeetod |
Sundõhujahutus, õhu sisselaskeavaga all ja õhu väljalaskeavaga üleval (õhukanali paigaldab klient). |
|
Kabineti struktuur |

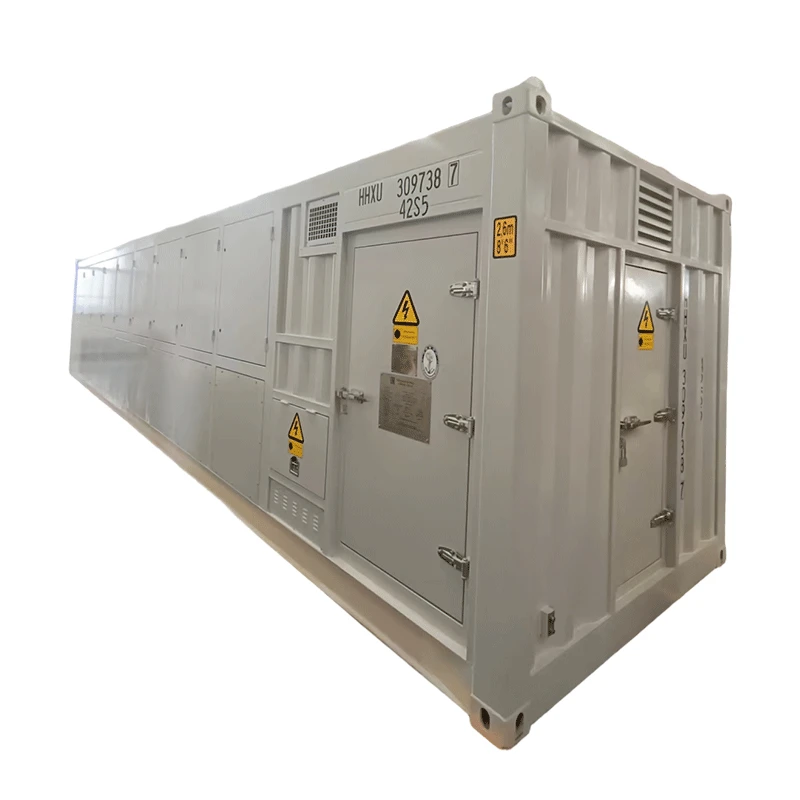

Konteinerümbris: konteiner on varustatud personali juurdepääsu- ja hooldusuksega (lukuga), ülespoole ulatuva redeliga, õhu sisse- ja väljalaskeavadega ning sisemise kaitsevõrguga, mis takistab võõrkehade sissepääsu. |
|
Transport |
Tõstmine: kapi ülaosa on varustatud{0}}kandvate tõsterõngastega, mis vastavad tõste- ja transpordinõuetele. |
|
Kapi värv |
RAL7047 |
|
Kapi mõõtmed |
Umbes 12192mm × 2438mm × 2591mm (P × L × K); |
|
Kaal |
Umbes 14000 kg |
|
Töökeskkonna parameeter |
|
|
Töökoht |
Õues |
|
Töötemperatuur |
-30 kraadi -+50 kraadi |
|
Suhteline õhuniiskus |
vähem kui 95% või sellega võrdne |
|
Kõrgus merepinnast |
Vähem kui 2500 M või sellega võrdne |
|
Atmosfäärirõhk |
86-106 kPa |
|
Reserveeritud vahemaa |
Personali juurdepääsu hõlbustamiseks ei tohi juhtimisruumi ees olla takistusi 3 meetri raadiuses ega 2 meetri raadiuses hooldusruumi ees. |
|
Ohutu töökaugus |
Koormapangast vähemalt 1,5 meetri kaugusele tuleb paigaldada isolatsioonitõke. Koormapangast ei tohi selle töötamise ajal olla volitamata isikud 3–5 meetri raadiuses. |
Toote omadused&Eelised
Sujuv juhtimine ja integreerimine
Kuivkontakti juhtimine: Ühendab otse klienditerminalidega (PLC, generaatorikontrollerid, BMS jne) kuiva kontakti terminalide kaudu, võimaldades hõlpsat integreerimist kaugjuhtimise, automatiseeritud ja tsentraliseeritud koormuse haldamiseks.
Põhjalik kohalik seire

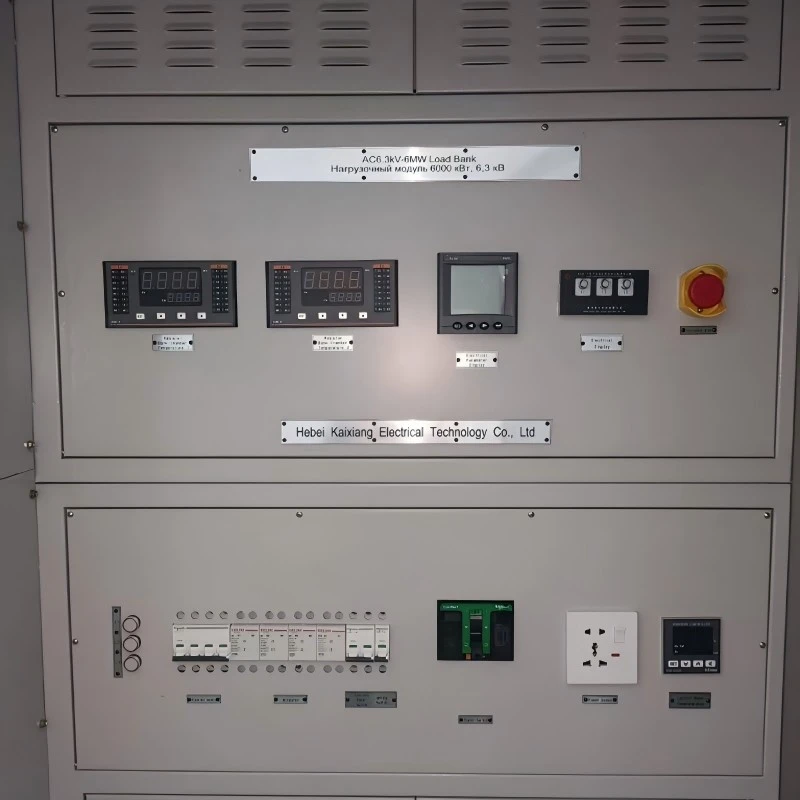

Täielik-Parameetrite kuva: Kohalikud mõõteriistad pakuvad pinge, voolu, aktiivvõimsuse, reaktiivvõimsuse, näivvõimsuse, võimsusteguri ja sageduse reaalajas nähtavust,-pakkudes täielikku kohapealset-diagnostikat ilma välist arvutit või tarkvara kasutamata.
Operaatori-keskne mugavus
Sisseehitatud-utiliidid: juhtpaneelil on integreeritud valgustuslüliti ja reserveeritud ühe-faasiline vahelduvvoolu pistikupesa (sülearvutite või ajutiste tööriistade jaoks), mis muudab kohapealse-testimise sujuvamaks ja vähendab kohapeal seadistamise aega.
Täiustatud ohutus ja kaitse
Hädaseiskamissignaal: väljastab XT4 terminalile NO/NC (tavaliselt avatud/tavaliselt suletud) kuivkontakti signaalide komplekti, võimaldades E-seiskamise oleku kaugjälgimist ja sujuvat integreerimist väliste turvablokeerimissüsteemidega.
Kapi maanduskaitse: Varustatud spetsiaalse maandusklemmiga, et vältida kapi elektrifitseerimist ja kõrvaldada elektrilöögiohud, tagades operaatori maksimaalse ohutuse töö ajal.
